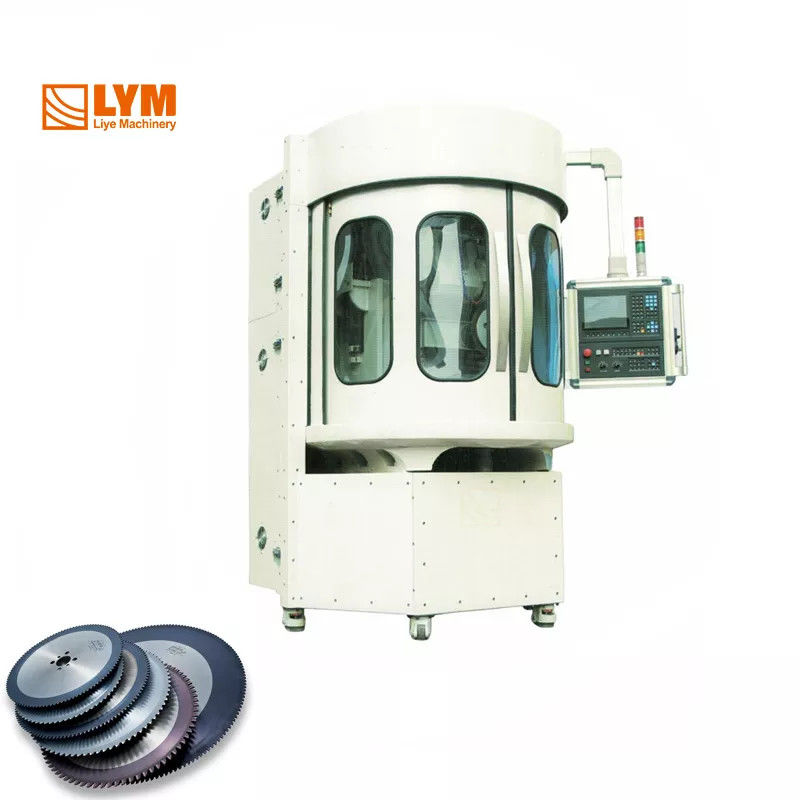

Máquina de moagem de lâminas circulares MK-500 Máquina de polimento de serra de metal CNC

  Máquina de polimento de lâmina de serra circular de metal MK-500 CNC

Parte principal da máquina

1Adotar um controlador de movimento de 4 eixos de alta tecnologia.

desenvolvimento do sistema de software NC)

2.4 Servomotores adotam o Japão Yaskawa série J • V

3.Adotar Taiwan HINWIN guia de revestimento e de precisão parafusos de bola de terra

4. Frequência de controlo da velocidade da roda de moagem

5.Adotar eixo de moagem de grau P4 e eixo de parafuso

6. As peças de fundição e de soldadura utilizam o tratamento de recozimento de alívio de tensão

 Moagem Especificações:

Roda Especificações:

Motor:

Alto pressão líquido de arrefecimento:

Magnético em adição para chip Máquina:

Função da máquina/Introdução da funcionalidade

1. Tipo de dente de moagem: A,AW,B,BW,C...... (conforme a norma alemã DIN 1840).

2.Com a função de corte automático CNC de precisão da roda de moagem CBN ((Para mais detalhes, consulte o desenho da roda de moagem)

3.Com a função de guardar e ler as informações do cliente, também pode obter uma indexação precisa dos dados do cliente

4De acordo com as diferentes técnicas de moagem, a velocidade de moagem/taxa de alimentação com os botões de multiplicação e os dados dinâmicos serão exibidos.

5.Vários tipos de dentes sorridentes, os parâmetros têm um modelo matemático completo e preciso computação da trajetória.

6Uma peça de moagem pode moer vários dentes de moagem com os diferentes parâmetros (satisfação teórica,) A mesma espessura da roda de trituração pode produzir um tom diferenteSó preciso de poucas coisas.

7.Todos os dados do parâmetro do dente da lâmina de serra são inseridos automaticamente, não é necessário ajustar manualmente.

8.Com um banco de dados especializado de dentes a ranger.

Para as diferentes formas, tamanhos, há a orientação auxiliar dos parâmetros como ângulo frontal, ângulo traseiro, profundidade, número de dentes, tipo de dente, etc.

9.Atualização dinâmica do processo de moagem, número de sequência de abertura/reparação; tempo de processamento, tempo remanescente.

10.Com um gerador de pulsos manual de quatro eixos, o modo manual de qualquer eixo é ajustado de acordo com a selecção de diferentes eixos.

11.Com líquido de resfriamento forte dispositivo de separação de filtragem magnética.

12Com a função de diferentes dentes, diferentes dentes de parâmetro e a forma da secção da roda de moagem podem ser verificados, comparados e alarmados.

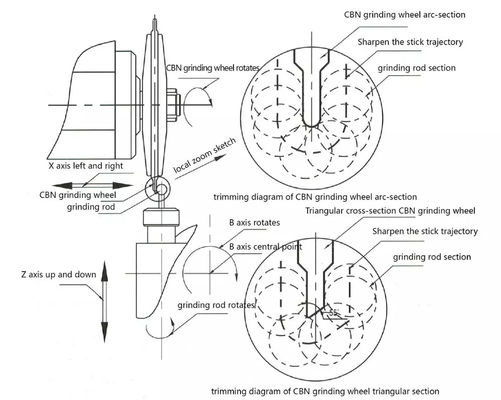

Diagrama esquemático da moagem automática CNC

MK-500 Máquina de moagem de lâminas de serra circulares de metal CNC   1.Utilizando um controlador de movimento de 4 eixos de ponta. desenvolvimento completamente independente do sistema) 2.4 servomotor usando a série Yasukawa Z-V do Japão. 3. Guia de rolamento linear / parafuso de esferas em Taiwan com prataProdutos de pré-moagem sob pressão. 4. Frequência variável de regulação da velocidade do eixo da roda.

MC-450 Máquina de moagem de engrenagens 1.Depois de um rigoroso fabrico e controlo de qualidade, apenas rotinamanutenção, para prolongar o tempo para garantir que a precisão de moagem 2. A máquina deve ser utilizada para ajustar a alavanca ou o botão para fazer uma arranjo, ajustar o passo, corte ângulo, ângulo de reação é fácil de ajustar 3A cabeça da máquina pode ser ajustada não pode mudar a roda de moagemtrabalhos de moagem
